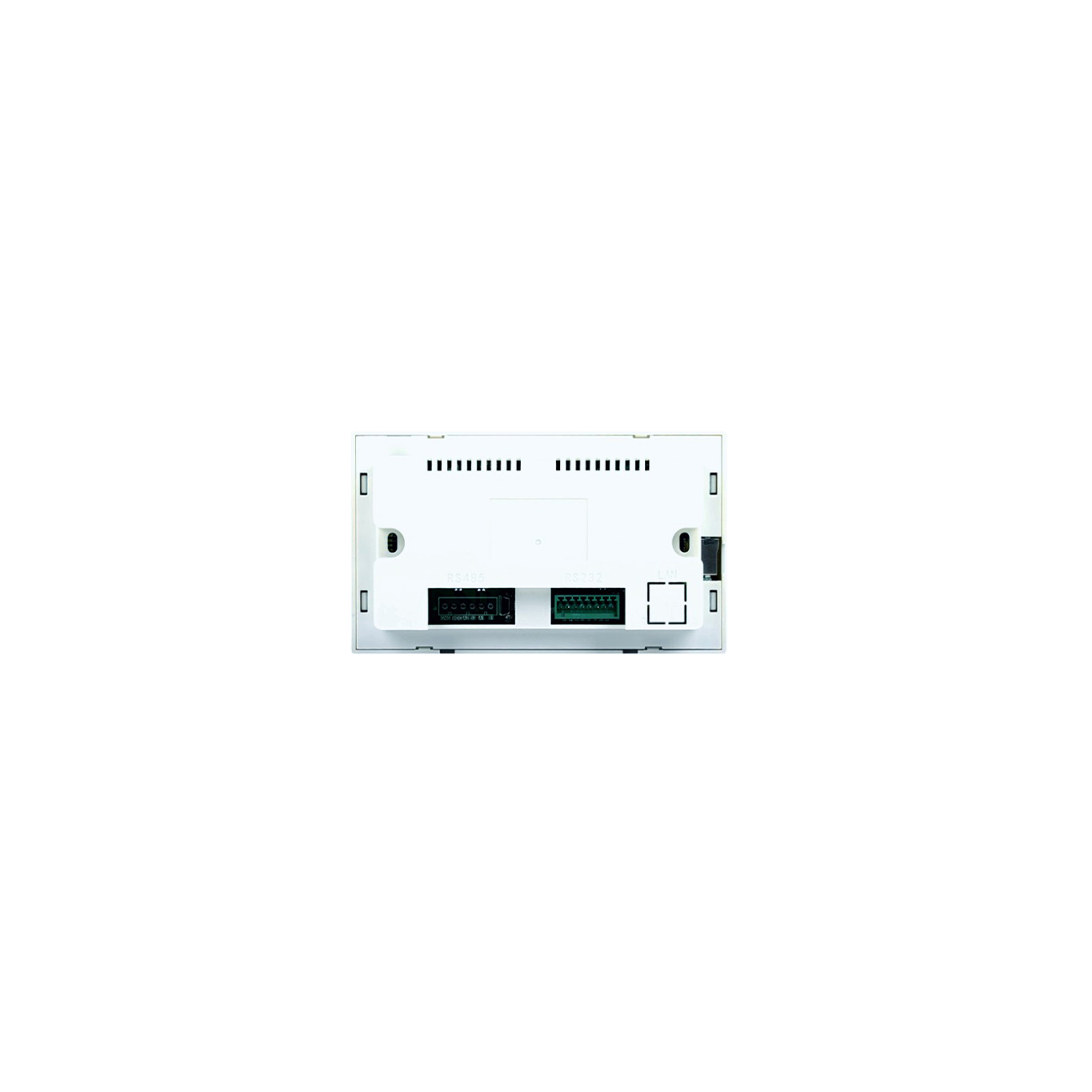

?本控制面板用于配套我司數字音頻處理器(DP-1212AEC/DP-1616AEC)產品，控制面板使用5寸電阻觸摸屏，通過RS485接口發送控制命令。最大支持16路音頻 輸入和輸出通道的靜音、音量調節及場景切換等功能。匹配146型底盒進行安裝。

?外殼尺寸（W×H）:157.6mm×92mm 內嵌殼尺寸（W×H）:135mm×70mm 固定螺釘尺寸（W）:120mm

?請注意接線順序

?RS485 線路最大長度 1000 米左右，因線材種類質量而異

?若設備不能成功連接，請確認處理器軟件及固件已更新至最新版

?被控處理器的通道數應大于或等于控制面板通道數
